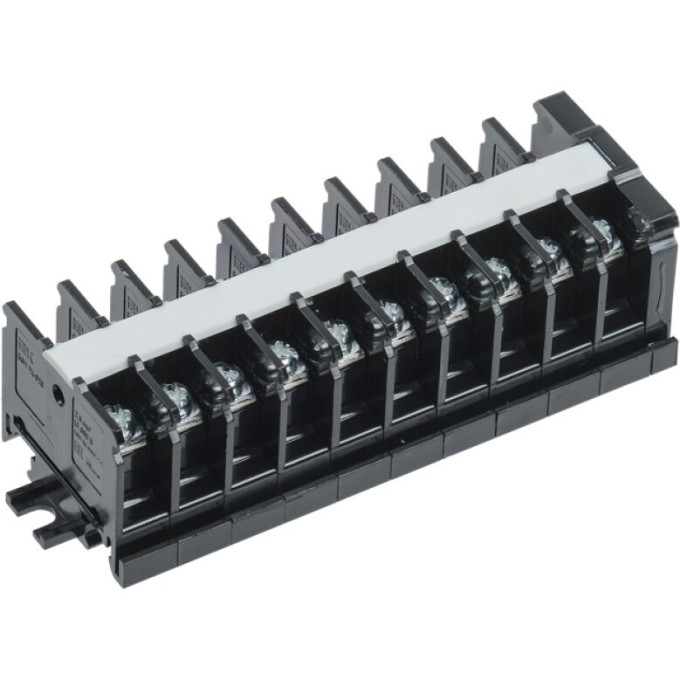

Блок зажимов наборный IEK БЗН TK-020 2,5мм2 20А на DIN-рейку 10 пар - YZN43-10-002-K02
Артикул: YZN43-10-002-K02
180 руб.
от 45 руб. × 4 без переплаты
Нет в наличии
Доставка в Альметьевск
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Винт крепленияМ3
Высота28 мм
Длина107 мм
Класс негорючести изоляц материала ul94V1
Описание
Блок зажимов наборный IEK БЗН TK-020 предназначен для соединения и ответвления проводников сечением до 2,5 мм² в цепях с номинальным током до 20 А. Он широко применяется при монтаже осветительных сетей, розеточных групп и цепей управления. Установка на DIN-рейку обеспечивает удобство компоновки в электрощите.
Конструкция и материалы
Корпус выполнен из АБС-пластика, не поддерживающего горение (класс V1 по UL94). Токоведущая часть — из стали, винтовые зажимы надежно фиксируют проводники. Модель имеет 10 полюсов, каждый с двумя клеммами, что позволяет подключать до 20 проводов. Торцевая заглушка изолирует открытые части.
Технические характеристики
- Номинальный ток: 20 А
- Номинальное напряжение: до 660 В переменного тока, до 440 В постоянного
- Сечение проводников: 1–2,5 мм²
- Количество полюсов: 10
- Количество клемм на полюс: 2
- Монтаж: DIN-рейка 35 мм
- Рабочая температура: -40...+50 °C
- Степень защиты: IP00
Применение
Блоки этой серии используются в распределительных щитах жилых и общественных зданий, в шкафах автоматики, для коммутации проводов освещения, розеток, выключателей. Они также подходят для использования в системах управления и сигнализации, где требуется компактное и надежное соединение.
Плюсы
- 10 пар для подключения до 20 проводников
- Монтаж на DIN-рейку
- Негорючий корпус
- Широкий диапазон температур
Характеристики
| Винт крепления | М3 |
|---|---|
| Высота | 28 мм |
| Длина | 107 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 10 |
| Количество полюсов | 10 |
| Макс поперечное сечение проводника | 2,5 мм² |
| Макс сечение присоед шин | 8x2 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 20 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 1...2,5 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1...2,5 мм² |
| Сечение одножильного жёсткого провода | 1...2,5 мм² |
| Сечение шины | 4.5 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 38 мм |
| Ширина или размер ячейки | 38.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
